1一般规定：建筑图样上标注风管的规格，圆形风管指外径尺寸，矩形风管指外边长尺寸。矩形风管规格尺寸分式简化标注示例见图2，矩形风管规格尺寸乘式标注示例见图3。其中分子和乘数为图样看得见尺寸，而分母和被乘数为图样上看不见尺寸即矩形风管另一向尺寸。

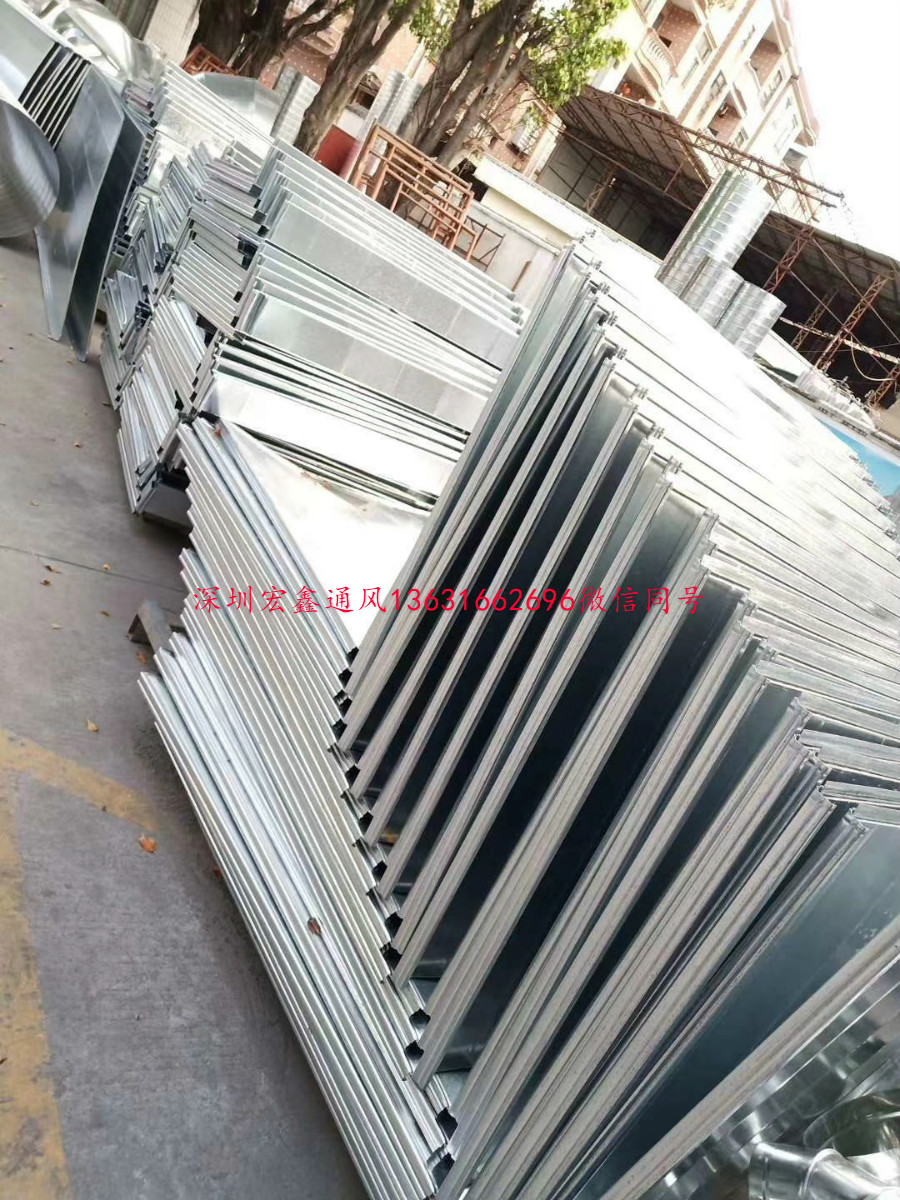

2、矩形风管在工厂制作异地安装，风管的结构形式建议采用二哈夫形式，在施工现场拼装成型，由于二哈夫结构装叠方便，充分利用运输车辆空间，节省运输成本。二哈夫结构制作工序见图。

3、风管外径或边长的允许偏差：当小于或等于300mm时，为2mm;当大于300mm时，为3mm。管口平面度的允许偏差为2mm，矩形风管两条对角线之差不应大于3mm;圆形法兰任意正交两直径之差不大于2mm。

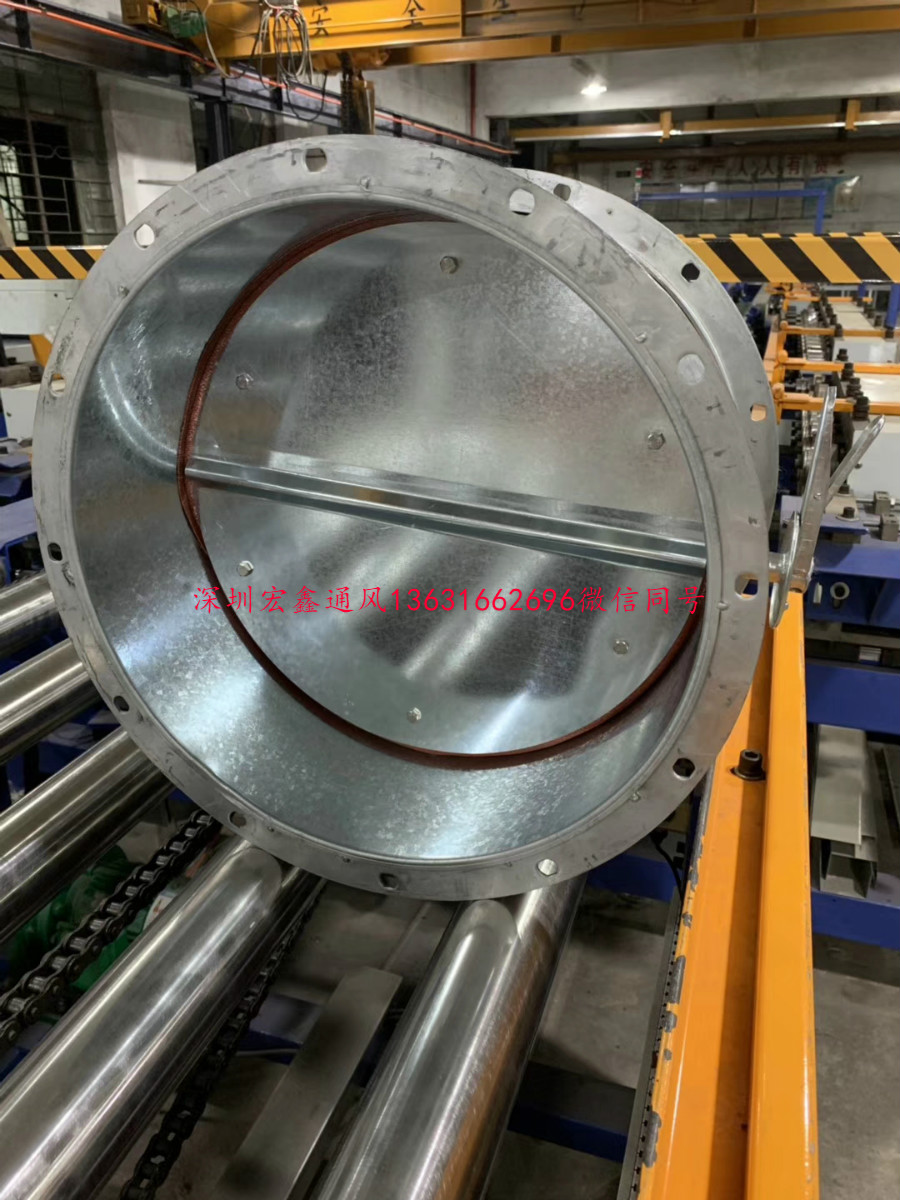

4、圆形法兰内径实际尺寸比圆形风管外径基本尺寸大2mm，矩形法兰内边长实际尺寸比矩形风管外边长基本尺寸大2mm。

5、矩形法兰上螺栓孔或铆钉孔、角钢加固框上铆钉孔、圆形法兰上螺栓孔或铆钉L，孔与孔的间距一般应≤150mm。≥300的扩管

6、矩形弯管导流片的迎风侧边缘应圆滑，固定牢固。导流片的弧度应与弯管的角度相一致。导流片的分布应符合设计规范。当导流叶片的长度超过1250mm时，应有加强措施。
