在工业除尘工程项目中，必须系统对项目中的深圳通风风管气压风力及排风量开展测定调节，使系统软件能在一切正常运作工作状况下工作中。测量气压、风力及排风量的方式 有很多种，当场测定一般选用托U形管和微压计或U型管来开展测量。下边来实际介绍一下通风风管气压、风力、排风量的测定方式 。

一、测定部位和测定点

(一)测定部位的挑选

深圳通风风管内风力及排风量的测定，是根据测量压力换算获得。测得管路中汽体的真正工作压力值，除开恰当应用测压仪器外，有效挑选测量断面、降低气流振荡对测量結果的危害非常大。测量断面应尽可能挑选在气流稳定的接管段上。测量断面建在弯管、三通等异型构件前边(相对性气流流动性方位)时，距这种构件的间距应超过2倍管道直径。当测量断面建在所述构件后边时，距这种构件的间距应超过4～5倍管道直径。当检测当场难以符合要求时，为降低偏差可适度提升测量点。可是，测量断面部位距异型构件的很少的间距很短是管道直径的1.5倍。

测定气体压力时如发觉一切一个测量点出現零值或负数，说明气流不稳定，该断面不适合做为测定断面。假如气流方位偏出通风风管轴线15°之上，该断面也不适合作测量断面(查验方式 ：毕托管顶端正对着气流方位，渐渐地晃动毕托管，使气体压力值较大 ，这时候毕托管与通风风管表面垂直线的交角即是气流方位与通风风管轴线的偏移角)。

挑选测量断面，还应考虑到测定实际操作的便捷和平安性。

(二)检测孔和测定点

因为速率遍布的不匀称性，压力分布也不是匀称的。因而，务必在同一断面上多一点测量，随后算出该断面的均值。

1环形风管

在同一断面设定2个相互竖直的测孔，并将管路断面分为一定总数的等总面积同舟环，针对环形风管，测量点越多，测量精密度越高。

2矩形框风管

可将风管断面区划为多个等总面积的小矩形框，测量点布局在每一个小矩形框的管理中心，小矩形框每侧的长短为200mm上下，圆通风风管测量点与壁厚间距指数(以管经为数量)。

二、深圳通风风管内工作压力的测定

(一)基本原理

测量风管中汽体的工作压力应在气流较为稳定的管道开展。检测中需测定汽体的负压、气体压力和电机额定功率。测汽体电机额定功率的管口应向前飞道中气流的方位，测负压的管口应垂直平分气流的方位。用U形真空压力表测电机额定功率和负压时，另一端应与空气互通(用歪斜微压计在正压力管道测压时，管的一端应与空气互通，在负压力管道测压时，器皿张口端应与空气互通)。因而真空压力表上读取的工作压力，事实上是风管内空气压力与大气压强中间的压力差(即汽体相对性工作压力)。大气压强一般用大气压强表测定。因为电机额定功率相当于气体压力与负压的代数和，可只测在其中2个值，另一值根据测算求取。

(二)测定仪器设备

空气压力(负压、气体压力和电机额定功率)的测量一般是用插进风管中的U形管将工作压力数据信号取下，在与之联接的真空压力表上读取，常见的仪器设备有毕托管和真空压力表。

1 毕托管

(1)规范毕托管

它是一个弯曲90°的两层内切圆管，其张口端同连接管互通，用于测定电机额定功率;在挨近管接头的外内壁开有一圈小圆孔，用于测定负压，按标准尺寸生产加工的毕托管校准指数类似相当于1。规范毕托管测孔不大，易被风管内烟尘阻塞，因而这类毕托管只适用较为清理的管路中测定。

(2)S型毕托管

它是由二根同样的金属软管串联构成，测量时有方位反过来的2个张口，测定时，朝向气流的张口测出的等同于电机额定功率，背向气流的张口测出的等同于负压。因为测头对气流的危害，测出的工作压力与具体值有很大偏差，非常是负压。因而，S型毕托管在应用前须用规范毕托管开展校准，S型毕托管的气体压力校准指数一般在0.82～0.85中间。S型毕托管测孔很大，不容易被风管内烟尘阻塞，这类毕托管在烟尘污染物检测中获得广泛运用。

2.真空压力表

(1)U形真空压力表

由U形玻璃试管做成，在其中测压液體视被测压力范畴采用水、乙醇或汞，U形真空压力表不适合测量细微工作压力。工作压力值由液柱坡度读得计算，p值按住式测算：

p=ρgh (Pa) (2.8-1)

式中p—工作压力，Pa;

h—液柱差，mm;

ρ—水密度，g/cm3;

g—重力加速，m/s2。

(2)歪斜式微压计

测压时，将微压计器皿张口与测定系统软件中工作压力较高的一端相接，斜管沉淀池与系统软件中工作压力较低的一端相接，功效于2个液位上的压差，使液柱沿斜管沉淀池升高，工作压力p按住式测算：

p=K·L(Pa)(2.8-2)

式中L—斜管中液柱长短，mm;

K—斜管沉淀池指数，由仪器设备倾斜角标尺读得。

测压水密度，常见相对密度为0.1g/cm3的酒精。当选用别的相对密度的液體时，需开展相对密度调整 。

(三)测定方式

1.试前，将仪器设备调节水准，查验液柱有没有气泡，并将液位调至零点，随后依据测定內容用橡皮管将U形管与真空压力表联接。毕托管与U形真空压力表测量烟尘电机额定功率、负压、气体压力的联接方式 。

2测压时，毕托管的管嘴要指向气流流动性方位，其误差不超5°，每一次测定不断三次，取均值。

三、深圳通风风管的管路内风力测定

常见的测定管路内风力的方式 分成间接性式和测尘仪式两大类。

(一)间接性式

测好得管中某点气体压力pd，能够 测算出该点的水流量v。用各点测出的气体压力取方均根，能够 测算出该横截面的均值水流量vp。

式中pd—气体压力值，pdi断面上各测量点气体压力值，Pa;

vp—均值水流量是断面上各测量点水流量的均值。

此方法虽较繁杂，因为高精度，在排风系统检测中获得广泛运用。

(二)测尘仪式

常见的测尘仪式测速仪是热球式热电厂风速风向仪，这类仪器设备的感应器是一球型测头，在其中为镍络丝弹簧圈，用低溶点的夹层玻璃将其裹成球形。弹簧圈内有一对镍铬合金—康铜热电阻，用于测量圆球的升温水平。测头用电加热器。因为测头的加发热量集中化在球部，只需较小的加温电流量(约30mA)就能做到规定的升温。测头的升温会遭受周边空气流速的危害，依据升温的尺寸，就可以测到气流的速率。

仪器设备的测量一部分选用电子器件变大路线和运放电路，并且用数据显示信息测量結果。测量的范畴为0.05～19.0M/s(必需时可扩张至40m/s)。

仪器设备中还设立P-N结溫度测头，能够 在测量风力的另外，测定气流的溫度。这类仪器设备适用气流平稳运输清理的气体，水流量低于2m/s的场所。

四、风管内总流量的测算

均值风力明确之后，可按住式测算管路内的排风量

L=vp·F (m3/s) (2.8-5)

式中F—管路断面积，m2。

汽体在管路内的水流量、总流量与大气压强、气流溫度相关。当管路内运输汽体并不是常温下时，应另外得出气流溫度和大气压强。

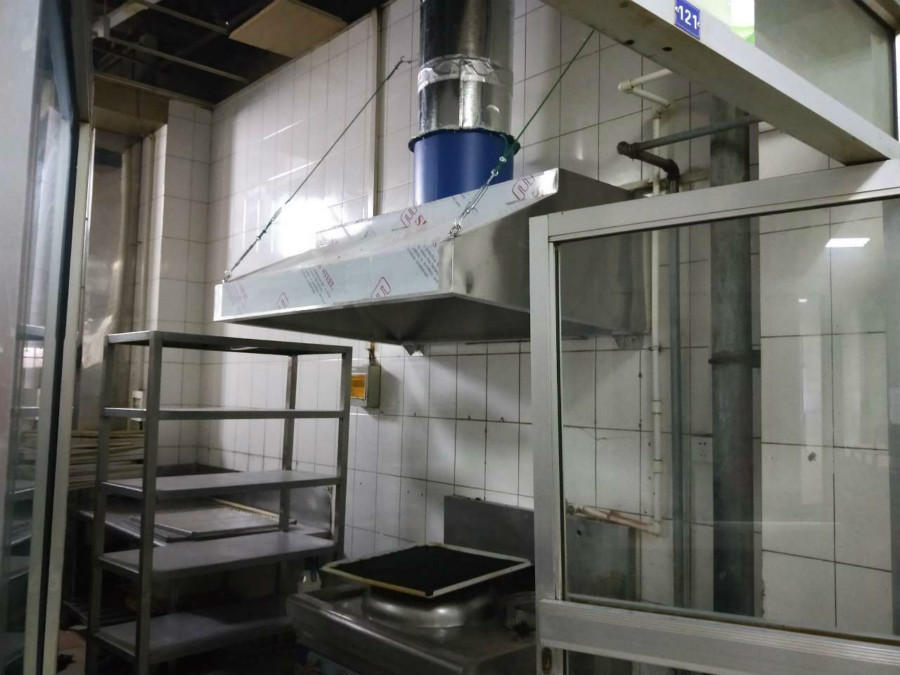

五、部分排风罩口风力排风量的测定

(一)罩口风力测定

罩口风力测定一般用均速挪动法、指定测定法。

1、均速挪动法

(1)测定仪器设备：叶轮式风速风向仪。

(2)测定方式 ：针对罩口总面积低于0.3M2的排风罩口，可将风速风向仪沿全部罩口断面线路渐渐地均速挪动，挪动时风速风向仪不可离去测定平面图，这时测出的結果是罩口均值风力。此方法开展三次，取其均值。

2、指定测定法

(1)测定仪器设备：校准有效期限内的热球式热电厂风速风向仪。

(2)测定方式 ：针对矩形框排风罩，按罩口断面的尺寸，把它分为数个总面积相同的一小块，在每一个一小块的管理中心处测量其气流速率。断面积超过0.3M2的罩口，可分为9～12个一小块测量，每一个一小块的总面积<0.06m2，见图2.8-11(a);断面积≤0.3M2的罩口，可用6个测量点测量，针对条缝形排风罩，在其高宽比方位至少需有2个测量点，沿条缝长短方位依据其长短能够 各自取数个测量点，测量点间隔≤200mm，排风罩罩口均值风力按算数平均值测算。

(二)深圳通风风管排风量测定

气体压力法测量排风罩的排风量

按式(2.8-4)测算出断面上各测量点水流量的均值vp，则排风罩的风量为：

L=vp·F (m3/s) (2.8-6)

式中vp—均值风力，m/s;

F—管路断面积，m2。

负压法测量排风罩的排风量

在现场测定时，各管材中间的间距很短，不容易寻找相对稳定的测定断面，用气体压力法测量总流量有一定艰难。在这类状况下，根据测量负压求取排风罩的排风量。部分排风罩工作压力损害：

式中pog—罩口断面的电机额定功率，Pa;

poq—1—1断面的电机额定功率，Pa;

p`j—1—1断面的负压，Pa;

poq—1—1断面的气体压力，Pa;

ζ—部分排风罩的部分阻力系数;

v1—断面1—1的均值水流量，m/s;

ρ1—空气的密度，kg/m3。

根据公式计算能够 看得出，要是已经知道排风罩的流量系数及支管处的负压，就可以测到排风罩的总流量。

各种各样排风罩的流量系数能用实验方法求取，从公式计算(2.8-8)能够 看得出：

μ值能够 从相关材料查得。因为具体的排风罩和材料上得出的不太可能完全一致，按材料上的μ值测算风量会出现一定的偏差。

在一个有好几个排风系统点的通风系统中，可先测到排风罩的μ值，随后按公式计算(2.8-10)算出数排风罩规定的负压，根据调节负压调节数排风罩的风量，劳动量能够 大大的减少。所述基本原理也适用排风系统软件排风量的调整。如匀称排风管上应维持各管口的送排风量相同，只需调节出入口的负压，使其维持相同。

总而言之，深圳通风风管需具备消音、隔热保温、防火平安、防水、透风量小、特性平稳、经济发展可用等优势，在不一样的场地，依据不一样的规定，通风风管均会出现其用的地方。它材料轻，运送吊式非常容易，当场改动便捷、易工程施工，拼装方便快捷，需密封性的节点少，节约安裝室内空间，热效率高，实际操作清静，工作中长寿命，特性价格对比之下性价比高，综合性工程造价低。提升对通风风管气压、风力、排风量的测定专业知识掌握，使大家更强的去融入销售市场、掌握销售市场。
